Airターミナルについて

ソフトバンクエアー専用端末「Airターミナル」の仕様と各部の名称・役割、配線とWi-Fi接続方法についてご案内します。

Airターミナルの仕様

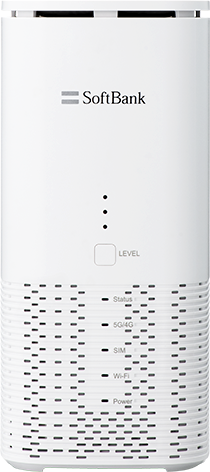

Airターミナル6 および Airターミナル5の仕様です。最大通信速度やWi-Fi規格に大きな違いがございます。

---

• ※1 ご利用いただける5Gのサービスエリアは限られます。詳しくはSoftBank Airの5Gサービス提供住所リストをご覧ください。下り最大2.7Gbpsは、山形県酒田市広野字大日塚の限定エリアで提供中です。提供エリアは順次拡大予定です。Wi-Fi6以上の規格に対応した機器が必要です。ミリ波（28GHz帯）の5Gサービスには対応していません。
• ※2 最大1Gbpsは、1000BASE-Tで接続した場合の通信速度です。お客さまの使用機器とAirターミナルをLANケーブルで接続した場合の技術規格上の最大値であり、5Gまたは4G利用時の最大通信速度ではありません。5Gまたは4G利用時の最大通信速度（下り）は、上表の「通信速度」欄に記載の通りです。機器接続時の通信速度は、お客さまの使用環境と接続機器の規格により異なります。
• ※ 通信速度はシステム上の最大速度であり、ベストエフォート方式のため、お客さまの通信環境により実際の通信速度は変化します。ご利用のエリアによって、最大通信速度が異なります。SoftBank Air速度情報（住所別下り最大通信速度）について詳しくはこちらをご確認ください。また、ご利用の集中する時間帯（夜間など）は、サービス安定提供に伴う速度制限のため、通信速度が低下する場合があります。SoftBank Airの速度制限などについて詳しくはこちらをご確認ください。5Gサービスにおいては開始当初と比べ今後の利用者の増加などに伴い、実際の通信速度が低下することが予想されます。
• ※ 全国主要都市の一部エリアで提供中です。詳しくはこちらをご確認ください。
• ※ 5G対象エリアは限られます。また、ご利用には11ax対応機種が必要です。
• ※ 伝送速度は規格値であり、実使用速度を示すものではありません。
• ※ 同梱されているLANケーブルの規格は1000BASE-Tです。市販の物を購入する際は1000BASE-T以上のカテゴリをおすすめします。
• ※ USBポートは別オプションの地デジチューナープラスや、おうちの電話ターミナルとのドッキング専用です。その他の機器はご利用できません。
• ※ Airターミナルはポート開放やDMZの機能をご利用できません。
• ※ Wi-Fiの飛距離はご自宅の環境によって異なります。
• ※ 中継器などを接続する場合は中継器の提供元に対応しているかの確認を行ってください。
• ※ 機器本体に電源スイッチはございませんので電源を切る際は、コンセントを抜いてください。

Airターミナル各部の名称と役割

Airターミナルの各部名称と役割です。配線・設定を正しく行いましょう。

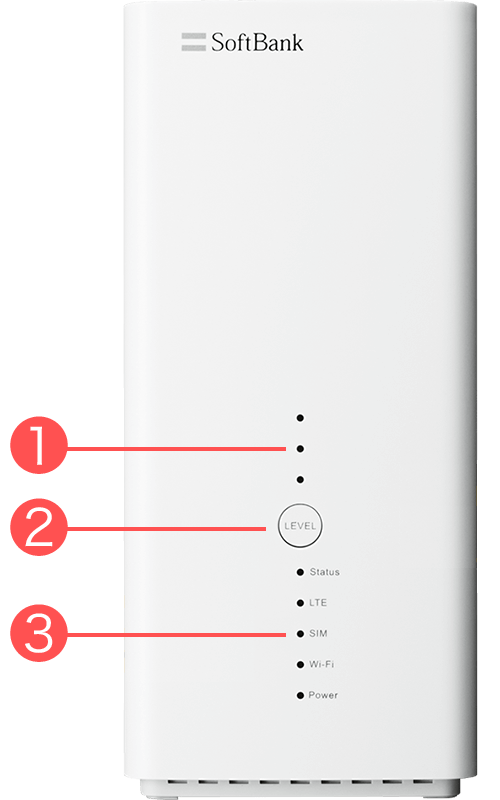

Airターミナルの正面

• 電波状況ランプ
  Airターミナルの電波状況を表すランプです。電波の強弱を3段階の点灯で確認できます。
• レベルボタン
  ボタンを押すと電波状況を確認できます。
• ランプ
  Airターミナルの動作状況を表すランプです（Status／LTE／SIM／Wi-Fi／Power）。

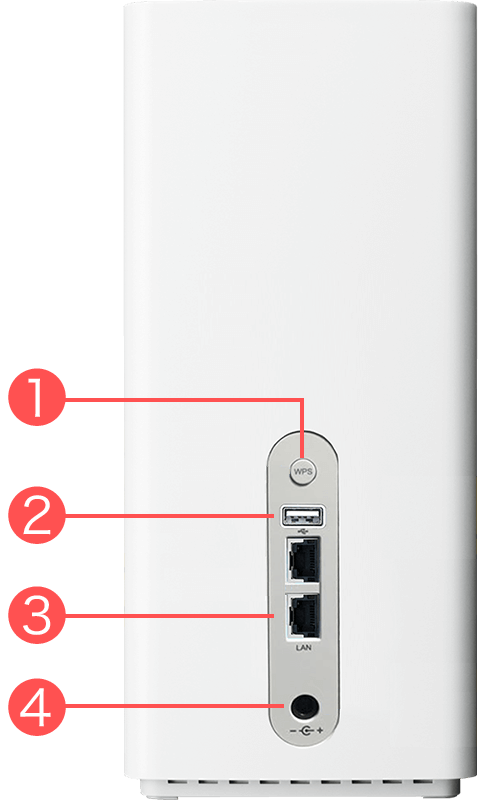

Airターミナルの背面

• WPSボタン
  WPS機能対応端末のWi-Fi設定時に利用します。
  １～２秒程度押すと、AirターミナルのWi-Fiランプが点滅します。
• 使用しません
• LANポート×2
  LANケーブルで接続をする場合に利用します。
• 電源アダプター差込口
  付属の電源アダプターを差し込みます。

Airターミナルの配線とWi-Fi接続方法

電源アダプタを本体につなぎコンセントに差し込むだけです。また、Wi-Fiの接続方法もネットワーク名（SSID）と暗号キー（PSK-AES）を入力するだけの簡単設定です。WPS機能によるより簡単な接続も可能です。
